SỬA CHỮA HỘP ĐEN ECU-ECM AUDI MED17.1

Sửa Chữa Hộp Đen ECM Audi MED17.1 Chuyên Nghiệp, Uy Tín Tại VES WORKSHOP

Khôi phục hoạt động của động cơ Audi đòi hỏi sự chính xác tuyệt đối, đặc biệt khi xử lý trung tâm điều khiển cốt lõi như hộp đen ECM Bosch MED17.1. Việc thay mới hoàn toàn tại hãng thường kéo theo chi phí khổng lồ, thời gian chờ đợi nhập mã phụ tùng kéo dài và các rủi ro đồng bộ dữ liệu. Giải pháp can thiệp phần cứng vi mạch kết hợp lập trình dữ liệu sâu tại VES WORKSHOP mang lại hiệu suất vận hành nguyên bản với mức đầu tư tối ưu nhất.

• Bộ vi xử lý trung tâm: Hệ thống sử dụng chip Infineon TriCore (TC1796/TC1797), lưu trữ trực tiếp dữ liệu vận hành và hệ thống mã hóa chống trộm (Immobilizer).

• Hiệu quả kinh tế: Phương pháp can thiệp linh kiện linh hoạt (sửa board mạch hoặc clone dữ liệu sang hộp bãi) giúp tiết kiệm từ 60% đến 70% chi phí so với thay mới cụm bộ phận.

• Điểm mù hư hỏng: Hơn 80% lỗi MED17.1 xuất phát từ sự cố chập cháy IC đánh lửa (IGBT) do mô-bin hư hỏng dội ngược dòng điện, hoặc nước xâm nhập làm rỉ sét mạch in PCB.

• Bảo toàn nguyên bản: Quy trình đọc/ghi dữ liệu (Read/Write Flash & EEPROM) qua phương thức Bench Mode giữ lại 100% số VIN, mã chìa khóa và cấu hình Coding của xe.

1) Hộp Đen ECM Audi MED17.1 Là Gì Và Dấu Hiệu Hư Hỏng?

Hộp đen ECM Audi MED17.1 là bộ điều khiển động cơ (ECU) do Bosch sản xuất, trang bị vi xử lý Infineon TriCore, chịu trách nhiệm quản lý kim phun, hệ thống đánh lửa và khí thải. Dấu hiệu hư hỏng cốt lõi bao gồm xe hoàn toàn không thể khởi động, quạt tản nhiệt quay tốc độ tối đa liên tục khi bật chìa khóa, báo lỗi hệ thống truyền động và mất hoàn toàn kết nối với máy chẩn đoán chuyên dụng.

2) Phân Tích Kỹ Thuật Lỗi ECU Bosch MED17.1 Thường Gặp

Khi hệ thống điều khiển động cơ MED17.1 gặp sự cố, các mã lỗi (DTC - Diagnostic Trouble Codes) thường không chỉ đích danh hư hỏng bên trong hộp mà báo các lỗi ngoại vi. Kỹ thuật viên cần dựa vào các thông số sống (Live Data) và đo kiểm dao động đồ để xác định chính xác nguyên nhân.

Lỗi Mất Giao Tiếp ECM Audi (CAN Bus Failure)

Mạng giao tiếp Controller Area Network (CAN) là cầu nối giữa ECM MED17.1 và các hộp điều khiển khác như hộp số (TCM), hệ thống phanh (ABS) và hộp thân xe (BCM). Khi IC thu phát CAN (thường là mã linh kiện TJA1040 hoặc TJA1050) trên bo mạch chủ bị đoản mạch, toàn bộ mạng lưới dữ liệu sẽ sập.

• Triệu chứng: Máy quét OBD2 không thể kết nối vào hệ thống động cơ (No Communication). Các hộp điều khiển khác đồng loạt báo lỗi "U0100 - Lost Communication with ECM/PCM".

• Đo kiểm chuyên sâu: Đo điện trở giữa hai chân CAN High và CAN Low trực tiếp trên rắc cắm của ECU. Nếu giá trị điện trở không nằm ở mức tiêu chuẩn 120Ω, mạch thu phát nội bộ đã bị hở hoặc chập.

Chập Cháy IC Đánh Lửa (Ignition Coil Driver Burnout)

Động cơ TFSI của Audi đòi hỏi điện áp đánh lửa cực cao. Khi một mô-bin đánh lửa (Ignition Coil) bị lão hóa, ngắn mạch, nó sẽ tạo ra hiện tượng phóng điện ngược (Flyback voltage) về ECM. Lực điện từ này phá hủy trực tiếp các Transistor lưỡng cực cổng cách ly (IGBT) có nhiệm vụ dập mát cho mô-bin nằm bên trong hộp MED17.1.

• Triệu chứng: Động cơ nổ rung giật mạnh, bỏ máy (Misfire) cố định ở một xi-lanh cụ thể (DTC P0301 đến P0306), dù đã thay bugi và mô-bin mới nhưng vẫn không có tia lửa điện.

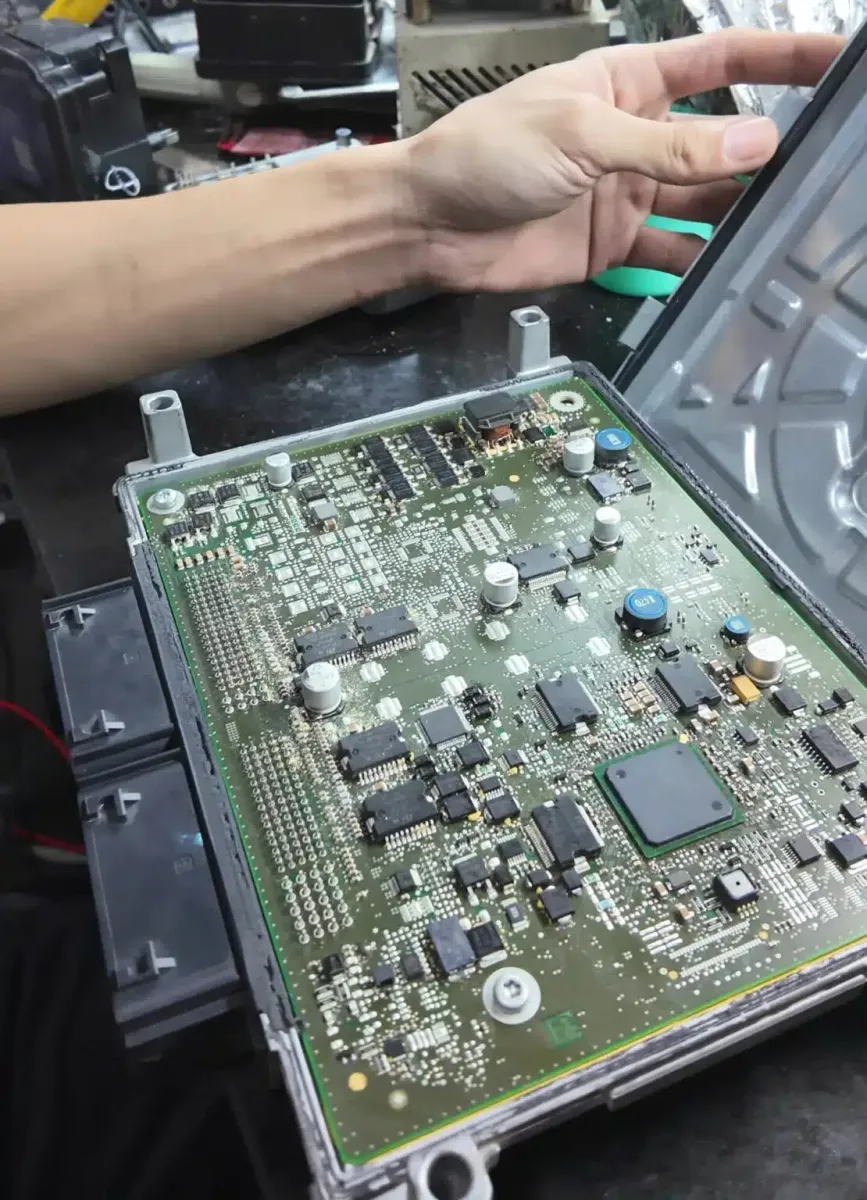

• Giải pháp: Mở vỏ nhôm tản nhiệt, sử dụng thiết bị hàn vi mạch chuyên dụng (Micro-soldering) để nhổ các chân IGBT bị cháy đen, làm sạch đường mạch (trace) bị đứt và thay thế bằng linh kiện điện tử chính hãng có cùng chỉ số chịu tải nhiệt.

Nước Xâm Nhập Và Oxi Hóa Mạch In (PCB Water Intrusion)

Do vị trí lắp đặt ECU trên một số dòng Audi nằm gần khu vực máng nước gạt mưa, rác lá cây gây tắc nghẽn đường thoát nước sẽ làm nước ngập trực tiếp vào cụm giắc cắm của MED17.1.

• Triệu chứng: Chân giắc cắm (Pin) ngả màu xanh lá do đồng bị oxi hóa. Điện áp cấp cho hệ thống cảm biến (5V Reference) sụt giảm, kéo theo hàng loạt mã lỗi cảm biến bướm ga, cảm biến áp suất đường ống nạp (MAP).

3) Quy Trình Sửa Chữa Hộp Điều Khiển Động Cơ Audi Tại VES WORKSHOP

Việc xử lý các thiết bị điện tử vi mô trên MED17.1 không thể thực hiện bằng phỏng đoán. Bảng dưới đây thể hiện quy trình tiêu chuẩn hóa nhằm loại bỏ rủi ro hư hỏng thứ cấp.

4) Giải Pháp Clone Hộp ECM Audi: Khi Nào Cần Thay Thế?

Khi bo mạch chủ bị cháy thủng lớp phíp (Fiberglass), vi xử lý trung tâm bị hỏng do quá nhiệt, hoặc ngâm nước quá lâu dẫn đến mục rữa đường mạch ngầm, việc sửa chữa vi mạch không còn khả thi. Lúc này, phương pháp Clone hộp ECM Audi là lựa chọn tối ưu nhất.

Đọc Ghi Dữ Liệu Bộ Vi Xử Lý Infineon TriCore

Hộp MED17.1 chứa hệ thống mã hóa Immobilizer (IMMO 4 hoặc IMMO 5) bảo mật cực cao của tập đoàn Volkswagen/Audi. Nếu bạn chỉ mua một hộp điều khiển cũ bãi (Used ECU) cắm vào xe, hệ thống sẽ kích hoạt tính năng "Component Protection", khóa vô lăng, ngắt bơm xăng và xe hoàn toàn không thể nổ máy.

Việc Clone đòi hỏi phải trích xuất toàn bộ tệp tin gốc, bao gồm bộ nhớ nội (Internal Flash) - nơi chứa bản đồ điều khiển động cơ (Maps) và bộ nhớ ngoại (EEPROM) - nơi chứa cấu hình VIN xe, mã khóa bảo mật CS (Component Security), MAC, và PIN.

"Dòng vi xử lý TC1796 trên MED17.1 tích hợp giao thức bảo vệ chống đọc qua cổng OBD2 (Tuning Protection). Chúng tôi bắt buộc phải sử dụng các thiết bị lập trình phần cứng chuyên nghiệp như Autotuner hoặc Flex Dimsport để truy cập thông qua chế độ Bench/Boot. Chỉ cần đọc sai cấu trúc OTP (One Time Programmable) trong EEPROM, hộp ECU sẽ bị khóa cứng vĩnh viễn thành cục gạch (bricked)."

Dữ liệu (Dump data) từ hộp hỏng sau khi đọc thành công sẽ được mã hóa và nạp toàn bộ sang một hộp bãi có cùng mã phần cứng (Hardware Part Number). Khi lắp lên xe, hệ thống sẽ nhận diện đó chính là hộp gốc của xe, mọi chức năng vận hành mượt mà mà không cần tiến hành cài đặt Online với máy chủ của Audi tại Đức.

5) Tại Sao Chọn VES WORKSHOP Cho Việc Lập Trình ECU Audi Chuyên Sâu?

Lĩnh vực điện tử ô tô Đức yêu cầu sự đầu tư nghiêm túc về trang thiết bị và kiến thức vi mạch. Tại VES WORKSHOP, chúng tôi không "thử nghiệm" trên chiếc xe của bạn.

1. Trang thiết bị chuẩn hãng: Sở hữu hệ thống máy lập trình phần cứng ECU chuyên nghiệp nhất thế giới và các phần mềm giải mã Hex (Hex Editor) bản quyền.

2. Kho linh kiện thay thế trực tiếp: Không phải chờ đợi đặt hàng các mã IC hiếm. Chúng tôi lưu trữ sẵn hàng trăm loại chip giao tiếp CAN, IC đánh lửa mạch nguồn chuyên dụng cho bo mạch Bosch.

3. Bảo hành minh bạch: Mọi hộp ECU được sửa chữa tại VES WORKSHOP đều trải qua bài kiểm tra chịu tải nhiệt và được dán tem bảo hành điện tử rõ ràng. Thời gian bảo hành dài hạn cho các linh kiện thay thế trực tiếp trên bo mạch.

6) Câu Hỏi Thường Gặp (FAQ) Về Sửa Lỗi ECU Audi

1. Chi phí sửa chữa hộp ECM Audi MED17.1 là bao nhiêu?

Tùy thuộc vào mức độ hư hỏng. Nếu chỉ thay thế IC đánh lửa hoặc xử lý mất giao tiếp mạng CAN, chi phí vô cùng hợp lý, chỉ bằng 1/10 so với giá trị thay mới. Nếu phải thay thế hộp bãi và lập trình (Clone), chi phí sẽ phụ thuộc vào giá thành của mã phụ tùng hộp cũ tại thời điểm hiện tại, nhưng chắc chắn tiết kiệm hơn 60% so với đại lý.

2. Thời gian sửa chữa ECU Audi mất bao lâu?

Với các lỗi phần cứng cơ bản như hỏng IC đánh lửa hoặc cần Clone dữ liệu, VES WORKSHOP có thể xử lý và bàn giao lại cho khách hàng trong vòng 24 - 48 giờ làm việc. Đối với các mạch ngập nước nặng cần tái tạo đường đồng, thời gian có thể kéo dài từ 3 đến 5 ngày.

3. Clone hộp đen ECU thay thế có ảnh hưởng đến việc đăng kiểm không?

Hoàn toàn không. Việc Clone (sao chép dữ liệu) truyền tải đúng số khung (VIN), thông số khí thải nguyên bản và hệ thống mã hóa của xe từ hộp cũ sang hộp mới. Xe sẽ hoạt động theo chuẩn nhà sản xuất, không báo lỗi động cơ (Check Engine) và vượt qua mọi quy trình kiểm định phát thải.

4. Sau khi sửa chữa ECU, tôi có cần phải thay thế linh kiện nào khác không?

Nếu nguyên nhân hỏng ECU xuất phát từ hệ thống ngoại vi (ví dụ: mô-bin đánh lửa bị chập làm cháy IC hộp), bạn bắt buộc phải thay thế cụm mô-bin hỏng đó trước khi lắp hộp ECU đã sửa xong lên xe. Việc bỏ qua bước này sẽ lập tức làm cháy hộp điều khiển thêm một lần nữa.

7) Kết luận

Hộp điều khiển trung tâm MED17.1 gặp sự cố không đồng nghĩa với việc bạn phải chi trả hàng chục triệu đồng để thay mới vô lý. Đừng để những hư hỏng điện tử phức tạp làm gián đoạn trải nghiệm lái chiếc xe Audi của bạn. Hãy liên hệ ngay với phòng kỹ thuật điện tử của VES WORKSHOP để được chẩn đoán mã lỗi chính xác, tư vấn giải pháp cứu hộ phần cứng chuyên sâu và lấy lại phong độ nguyên bản cho khối động cơ Đức của bạn một cách nhanh chóng nhất.
